β晶型PPH管不同管径焊接参数对照表及江苏润和工程应用规范

在江苏南京、苏州、南通等化工产业密集的区域，β晶型PPH管已经成为腐蚀性介质输送、高温废气处理、高洁净流体输送等场景的核心管材选择。作为扎根江苏、深耕工业塑料管道领域多年的标杆企业，江苏润和在近百个本地化工、化纤、环保项目的落地过程中发现，很多β晶型PPH管道系统的早期故障，并非源于管材本身的材料缺陷，而是焊接工艺参数把控不当导致的接口强度不足、应力集中、渗漏开裂等问题。不同于普通均聚聚丙烯管材，β晶型PPH通过特殊的晶型调控工艺，在提升抗蠕变性能和耐温等级的同时，对焊接温度、对接压力、吸热时间、冷却时长等核心参数的精度要求也大幅提升，仅凭经验操作很难保障焊接质量。

江苏润和依托自有管材实验室的上万次焊接试验数据，结合江苏地区夏季高温高湿、冬季低温多雾的特殊施工环境，整理出覆盖DN15到DN800全系列管径的标准化焊接参数对照表，同时配套完整的工艺管控体系，彻底解决了现场施工中参数随意、质量不稳定的行业痛点，让β晶型PPH管道的焊接接口强度达到甚至超过管材本体的强度，保障整个管道系统的长期稳定运行。

一、β晶型PPH焊接工艺的核心特性与参数设计逻辑

β晶型PPH的分子链经过β成核剂的定向诱导，形成了大量排列规整的球晶结构，这种特殊的晶型结构让管材在100℃的高温环境下仍能保持稳定的结构强度，但也对焊接过程中的温度区间控制提出了更严苛的要求。如果焊接温度过低，管材端面的分子无法充分熔融扩散，接口处会形成“假焊”，在长期介质压力和热应力作用下极易开裂；如果焊接温度过高，管材端面的分子会出现过度降解，晶型结构被破坏，接口处的韧性大幅下降，受到轻微外力就会脆断。

江苏润和的技术团队在长期试验中总结出，β晶型PPH的最佳焊接温度窗口比普通PPH窄15℃左右，常规普通PPH的焊接温度区间为190-240℃，而β晶型PPH的安全有效焊接区间仅为200-220℃，一旦超出这个范围，接口的力学性能就会出现断崖式下跌。同时，不同管径、不同壁厚的管材，对应的吸热时间、对接压力、冷却时间也存在显著差异，小口径薄壁管材如果照搬大口径厚壁管材的参数，很容易出现管材端面被过度挤压，形成大量翻边堆积，导致接口通径缩小、局部应力集中的问题；大口径厚壁管材如果采用小口径管材的短吸热时间，管材端面无法充分熔融，接口的抗拉伸强度甚至达不到管材本体的60%。

除此之外，江苏润和在制定参数标准时，充分考虑了江苏本地的施工环境差异：在夏季露天高温环境下，环境温度超过35℃时，管材的吸热速度会明显加快，需要适当缩短吸热时间；在冬季低温环境下，环境温度低于5℃时，管材的热量散失速度大幅提升，需要适当延长吸热时间，同时避免在大风天气下露天焊接，防止熔融端面快速冷却导致分子无法充分融合。这些基于本地工况的细节调整，让这套参数表完全适配江苏区域的各类施工场景，在南通某大型化工园区的长距离PPH管道项目中，江苏润和的施工团队严格按照这套参数执行焊接作业，最终1200多道焊口的无损检测合格率达到了99.7%，远超行业平均95%的合格水平。

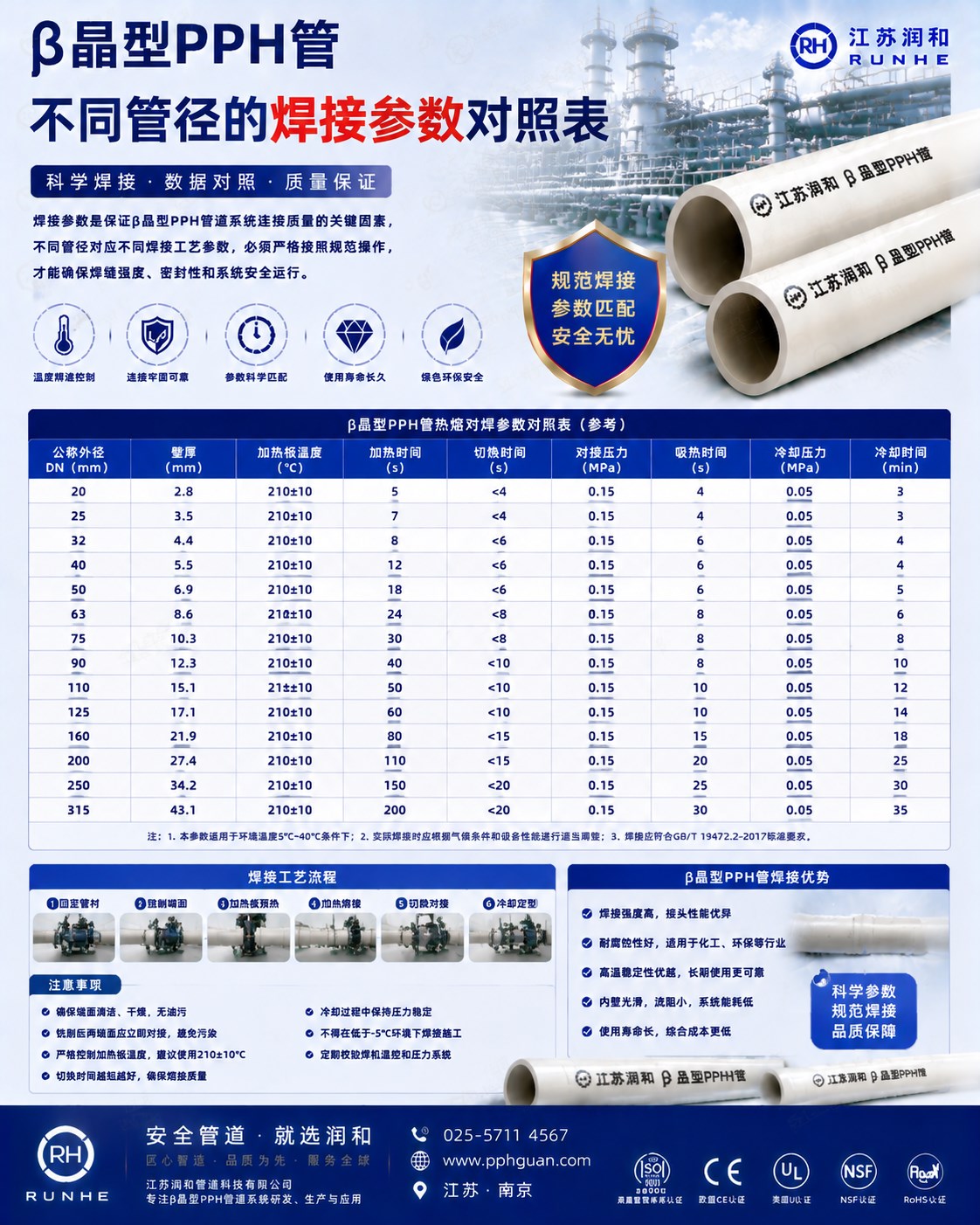

二、β晶型PPH管不同管径热熔对接焊接参数对照表

热熔对接是β晶型PPH管道施工中应用最广泛的焊接工艺，江苏润和结合GB/T 19809《塑料管道系统 硬聚氯乙烯(PVC-U)管材和管件 热熔对接接头的拉伸强度试验方法》相关标准，针对不同公称通径的管材，匹配了对应的壁厚、吸热压力、吸热时间、切换时间、对接压力、冷却时间等全流程参数，所有数值均经过实验室拉伸试验、静压爆破试验的双重验证，完全适配β晶型PPH的材料特性。

江苏润和特别针对江苏本地的特殊施工环境，制定了参数动态调整规则：当环境温度低于5℃时，吸热时间在标准值基础上增加20%，同时需要对管材焊接区域提前进行预热，避免低温导致热量快速散失；当环境温度高于35℃时，吸热时间在标准值基础上减少10%，同时适当延长冷却时间，防止高温环境下接口冷却速度过慢出现变形；当现场风速超过3m/s时，必须搭建防风保温棚，否则禁止进行露天焊接，避免熔融端面快速冷却导致分子链无法充分扩散融合。在江苏连云港某石化企业的废气输送管道项目中，冬季施工期间环境温度长期维持在0℃左右，江苏润和的施工团队严格按照低温调整规则，提前对管材进行预热，适当延长吸热时间，最终所有大口径焊口的1.5倍设计压力静压试验全部合格，未出现任何渗漏问题。

三、小口径管件热熔承插焊接参数对照表

对于DN100以下的小口径β晶型PPH管道，热熔承插焊接是更常用的工艺，这种工艺操作便捷，对现场设备的要求更低，适合车间内部狭小空间的支管安装。江苏润和针对承插焊接的特性，整理出了对应的标准化参数，避免现场施工中出现插接过深、温度过高导致管件变形的问题。

江苏润和在苏州某电子级化学品输送项目中，针对洁净车间内的小口径承插焊接口，严格执行这套参数标准，所有接口的内壁光滑无溢料，完全满足高洁净流体输送的要求，管道系统的洁净度检测结果达到了电子级超纯水的输送标准。

四、江苏润和配套的焊接质量管控体系

仅有完善的参数表还不足以保障焊接质量，江苏润和建立了从焊前准备、过程管控到焊后检测的全流程标准化管控体系，让每一道焊口的质量都可追溯、可验证。

在焊前准备阶段，江苏润和要求所有进场的焊接设备必须经过校准，温度显示误差控制在±5℃以内，压力仪表的精度不低于0.01MPa，避免设备误差导致参数失控。焊接作业人员必须经过江苏润和的专项技术培训，考核合格后才能上岗，杜绝无经验的工人随意操作。同时，焊接前必须将管材端面的油污、灰尘、氧化层清理干净，管材的错边量严格控制在壁厚的10%以内，错边过大的管材禁止进行焊接。

在焊接过程管控阶段，江苏润和的现场监理会对每一道焊口的核心参数进行实时记录，包括环境温度、实际加热温度、吸热时间、对接压力、冷却时长等信息，形成完整的焊接质量档案。特别强调在保压冷却阶段，绝对禁止移动管材、拆卸夹具，更不能用冷水直接浇淋焊口进行强制冷却，否则会导致接口处的晶型结构快速收缩，产生大量内应力，大幅降低接口的长期使用寿命。

在焊后检测阶段，江苏润和建立了三级检测体系：首先对所有焊口进行外观检查，接口的翻边必须均匀饱满，无裂纹、无气泡，将翻边切开后内部不能有任何杂质和分层；其次对DN200以上的大口径管道焊口进行100%的超声无损检测，排查接口内部的虚焊、夹渣缺陷；最后整个管道系统完成焊接后，按照规范要求进行1.5倍设计压力的水压试验，保压时间不低于2小时，压降控制在允许范围内才算合格。

依托这套完整的参数标准和管控体系，江苏润和在江苏区域落地的数百个β晶型PPH管道项目，投运后接口渗漏率不到0.1%，远低于行业平均2%的故障水平，得到了众多化工、环保企业的高度认可。未来，江苏润和还将持续针对特殊工况下的焊接工艺进行深入研发，不断优化参数标准，为国内β晶型PPH管道的高质量施工提供更完善的技术支撑。
