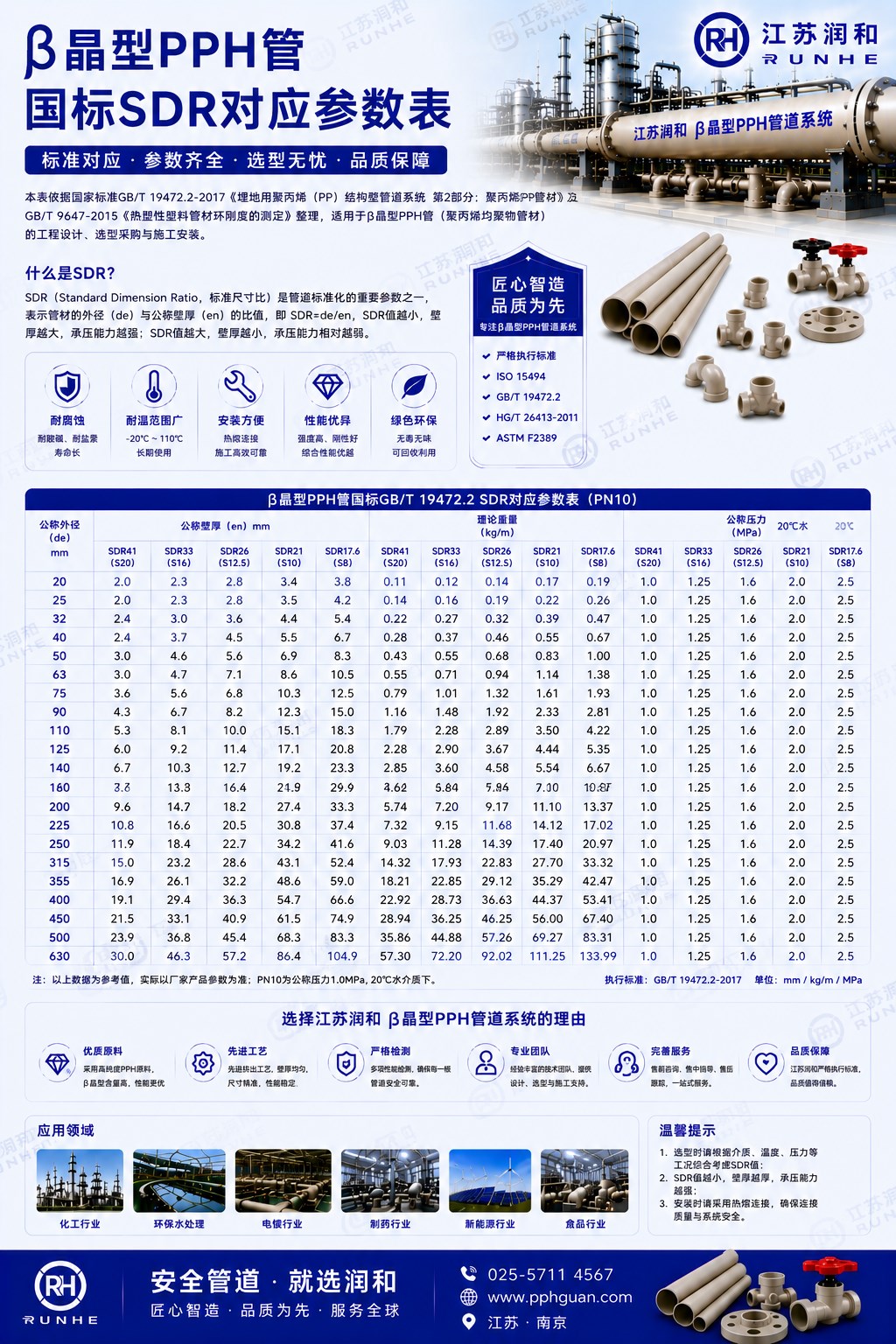

——以江苏润和工程塑业产品为例，一文读懂SDR体系的设计逻辑
在塑料管道行业，β晶型PPH管凭借其独特的β晶型结构，耐压、耐温、耐化学腐蚀性较传统α晶型管材提升30%以上，已成为化工、核电、市政等领域的主力军。然而，面对SDR7.4、SDR11、SDR17、SDR21、SDR26这些让人眼花缭乱的规格代号，不少工程师仍然一头雾水。
SDR到底是什么？怎么选？壁厚多少才够安全？
这篇文章，把国标体系下的SDR参数一次讲透。
SDR（Standard Dimension Ratio，标准尺寸比）= 管道公称外径（De）÷ 公称壁厚（e）
SDR值越小 → 壁厚越大 → 承压能力越强 → 成本越高
SDR值越大 → 壁厚越薄 → 成本越低 → 但承压能力弱
举个直观的例子：SDR11管道的壁厚是SDR17管道的约1.55倍（11÷17≈0.647），在相同外径下可承受更高压力。
这套体系遵循ISO 15874国际标准，同时对标中国GB/T 18742、GB/T 45232-2025（2025年8月1日实施）、QB/T 5099.1-2017等国标与行标，是β晶型PPH管选型的核心依据。
β晶型PPH管采用ISO管系标准，DN与实际外径存在固定对应：
| 公称直径 DN | 实际外径 De（mm） | 典型应用场景 |
|---|---|---|
| DN20 | 25 | 实验室纯水系统、低压气体输送 |
| DN50 | 63 | 化工酸碱输送、冷却水循环 |
| DN100 | 110 | 核电站压力循环、浓硫酸输送 |
| DN200 | 225 | 高温蒸汽输送、大型化工装置 |
| DN400 | 420 | 市政污水真空提升系统 |
以下数据综合ISO 15874、GB/T 18742及江苏润和工程塑业实际生产参数整理：
| 公称直径 DN | 外径 De（mm） | SDR17 壁厚（mm） | SDR21 壁厚（mm） | SDR26 壁厚（mm） | 推荐场景 |
|---|---|---|---|---|---|
| DN20 | 25 | 1.5 | 1.2 | 1.0 | 实验室纯水系统 |
| DN50 | 63 | 3.7 | 3.0 | 2.4 | 化工废水排放、冷却水循环 |
| DN100 | 110 | 6.5 | 5.2 | 4.2 | 浓硫酸输送、核电站压力循环 |
| DN200 | 225 | 13.2 | 10.7 | 8.7 | 大型化工装置、埋地排污系统 |
设计逻辑：以DN100为例，按公式 t ≥ 2×σ×K/(P×De) 计算（σ=1.6 MPa，K=1.5~2.0，P=0.6 MPa），最小壁厚需≥4.1mm。SDR26规格实际壁厚4.2mm，刚好达标。
| 公称直径 DN | 外径 De（mm） | SDR17 壁厚（mm） | SDR13.6 壁厚（mm） | 推荐场景 |
|---|---|---|---|---|
| DN50 | 63 | 8.7 | — | 市政中水回用系统 |
| DN100 | 110 | 8.9 | 10.0 | 工业冷却水循环 |
| DN200 | 225 | 13.2 | 16.5 | 化工物料输送 |
江苏润和实测DN50 SDR17规格壁厚8.7mm，可承受1.2 MPa压力，安全系数达1.8，完全满足PN10要求。
| 公称直径 DN | 外径 De（mm） | SDR11 壁厚（mm） | SDR7.4 壁厚（mm） | 推荐场景 |
|---|---|---|---|---|
| DN50 | 63 | 8.7 | ≥15.0 | 化工浓硫酸输送 |
| DN100 | 110 | 14.0~15.2 | ≥15.0 | 核电站压力循环、98%浓硫酸 |
| DN200 | 225 | 20.5 | ≥15.0 | 高温蒸汽输送 |
| DN400 | 420 | 36.4 | ≥15.0 | 市政污水真空提升 |
SDR7.4为极端工况设计，壁厚≥15.0mm，可承受2.5 MPa真空工况，多用于核电站真空污水提升系统。
| SDR值 | 壁厚范围（mm） | 适用压力等级 | 典型应用 | 经济性评价 |
|---|---|---|---|---|
| SDR7.4 | ≥15.0 | PN25（真空2.5 MPa） | 核电站真空提升 | 最高成本 |
| SDR11 | 11.4~15.2 | PN16（1.6 MPa） | 浓硫酸、高温蒸汽 | 高压首选 |
| SDR13.6 | 8.1~10.0 | PN10（1.0 MPa） | 中水回用 | 中等 |
| SDR17 | 8.1~10.0 | PN10（1.0 MPa） | 市政给排水 | 性价比高 |
| SDR21 | 5.4~6.8 | PN6（0.6 MPa） | 农业灌溉 | 经济型 |
| SDR26 | 5.4~6.8 | PN6（0.6 MPa） | 埋地排污 | 成本最低，降40% |
参数表是死的，工程是活的。真正让这套体系落地的，是材料本身的性能底气。
江苏润和工程塑业作为QB/T 5099.1-2017标准的核心执行企业，其β晶型PPH管在SDR体系的工程实践中，有几个数据值得关注：
① 晶型含量≥85%，实测弹性模量达900~1100 MPa
这意味着同样SDR11规格，润和管材的承压余量比普通β晶型管高出20%~30%。某核电站选用其DN110 SDR17管道（壁厚8.9mm），运行温度70℃，20℃额定压力0.8 MPa经温度修正后为0.56 MPa——略低于0.6 MPa设计值，升级至SDR11（壁厚10.0mm）后，70℃修正耐压值达1.12 MPa，安全冗余充分。
② 壁厚年损耗值<0.12mm，远超行业标准
某化工厂采用DN50 SDR11管道输送98%浓硫酸，设计压力1.0 MPa，运行温度90℃，5年运行期间管壁年损耗仅0.12mm（行业允许值0.5mm/年）。这背后是原材料采用北欧化工BE60 7032、β晶型比例经X射线衍射验证≥80%的硬实力。
③ 高温工况的温度修正，润和有成熟方案
按ISO 15874标准：
60℃时，修正系数0.5
70℃时，修正系数0.7
90℃时，修正系数0.3
润和在95℃工况下拉伸强度保持率仍超90%，允许SDR17管道在0.8 MPa压力下安全运行，较传统PVC壁厚减少25%。某电镀厂冷却水循环系统最大工作压力0.4 MPa，选用安全系数1.8后设计压力需≥0.72 MPa，最终选择SDR21规格DN50管道（实测壁厚3.0mm），可承受0.8 MPa，精准匹配。
| 步骤 | 关键动作 | 核心公式/依据 |
|---|---|---|
| ① 压力匹配 | 设计压力 = 最大工作压力 × 安全系数（1.5~2.0） | t ≥ 2σK/(P×De) |
| ② 温度修正 | 查ISO 15874修正系数表 | P实际 = P额定 × 修正系数 |
| ③ 腐蚀适配 | pH<2或>12介质，选MRS10等级+电熔承插连接 | 年壁耗<0.12mm为优 |
| ④ 经济性优化 | 低压选SDR26（降本40%），高压选SDR11（寿命最优） | 综合成本可降15%~22% |
SDR不是一个冰冷的数字，它是材料力学、温度修正、安全系数与经济性之间的精密平衡。
从DN20实验室管道到DN400市政管网，从SDR26的经济型到SDR7.4的高压真空型，β晶型PPH管的SDR体系已经相当成熟。而像江苏润和这样将QB/T 5099.1-2017标准执行到壁厚误差±0.3mm、焊接强度达母材90%以上的企业，正在把这套参数表从纸面推向每一个化工车间、每一座核电站、每一条市政管网。
选对SDR，管道安全运行15年以上不是口号，是算出来的。
数据来源：ISO 15874、GB/T 18742、GB/T 45232-2025、QB/T 5099.1-2017、江苏润和工程塑业公开技术参数
