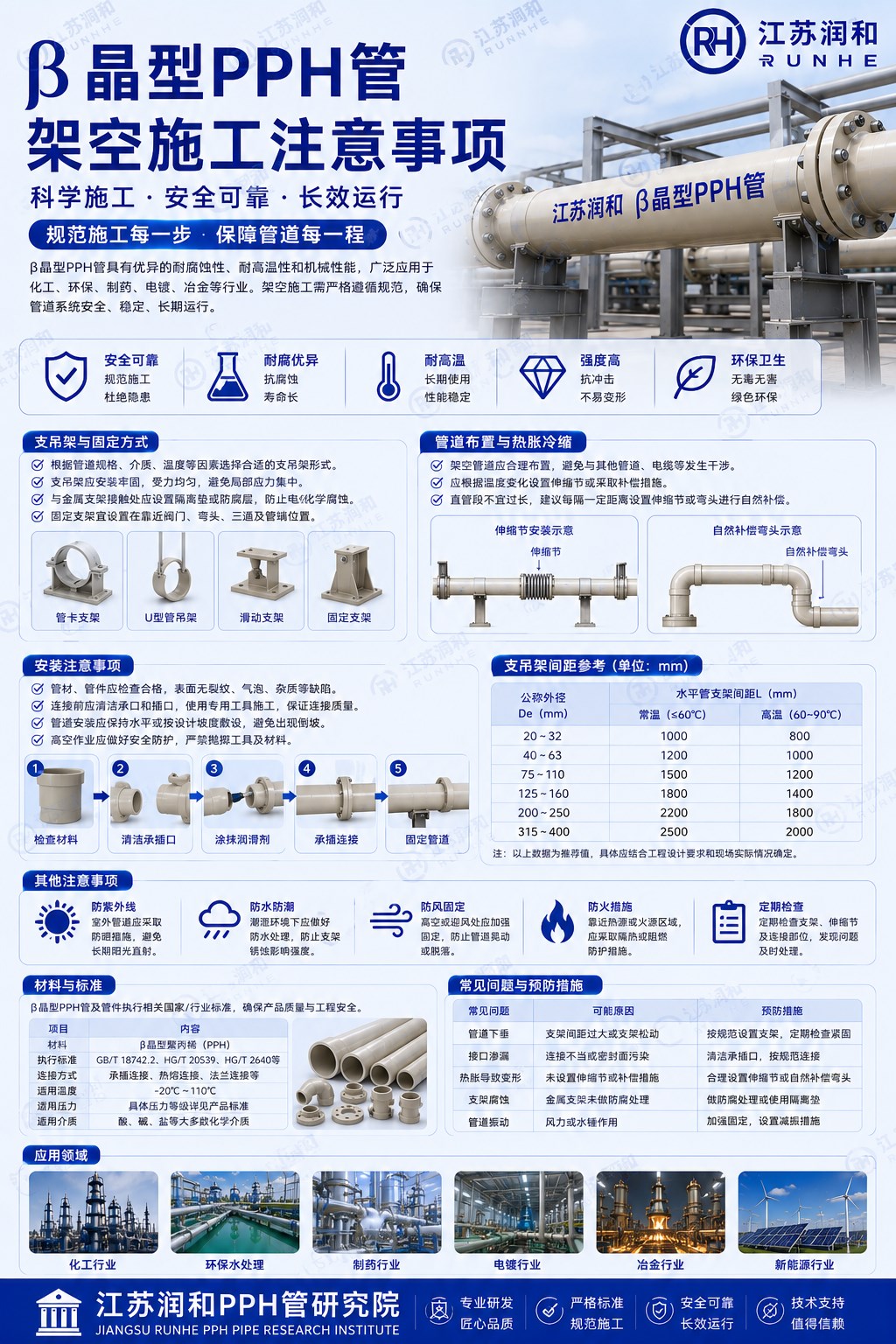

β晶型PPH管架空施工注意事项

江苏润和β晶型PPH管（β晶型均聚聚丙烯管）凭借其优异的耐化学腐蚀性、耐高温性和机械性能，在化工、制药、食品加工等领域的管道系统中得到广泛应用。然而，架空施工环境复杂，对管道安装质量要求更高，需从材料选择、支架定位、管道连接、环境控制到安全防护等环节严格把控。以下结合工程实践与标准规范，系统梳理β晶型PPH管架空施工的核心注意事项。

一、材料选择与进场检验：确保管道性能达标

江苏润和β晶型PPH管需通过β改性工艺形成均匀细腻的Beta晶型结构，进场时需重点检查以下内容：

1. 外观质量：确认管材及管件无裂纹、气泡、变形等缺陷，表面光滑无划痕。例如，某制药企业因使用壁厚不均的管材，导致管道系统在高压工况下破裂，最终通过更换合规管材解决问题。

2. 壁厚偏差：需符合国家标准（如DN100管材壁厚偏差≤±0.5mm），避免因壁厚不足导致承压能力下降。

3. 材质兼容性：连接件（如法兰、阀门）需避免使用铜、锌等金属材质，防止电化学腐蚀或金属离子析出。若必须使用含铜锌部件（如特殊仪表），需通过橡胶垫片、塑料套管隔离。例如，某化工厂在输送98%硫酸时，因未隔离铜质阀门，导致管道内壁出现点蚀，后通过加装塑料隔离套解决。

4. 密封圈：需选用与PPH管兼容的橡胶材质（如三元乙丙橡胶），避免因材料不相容导致泄漏。某食品加工厂因使用普通橡胶密封圈，在输送酸性原料时发生密封失效，改用耐酸橡胶圈后恢复正常。

5. 保温与防护材料：在寒冷地区或输送低温介质时，需选用导热系数低的保温材料（如聚氨酯泡沫、气凝胶毡），并确保保温层完整无破损。

二、支架定位与安装：保障管道稳定性

1. 支架定位：根据设计图纸，用激光水平仪或墨线标记支架位置。混凝土墙面使用膨胀螺栓（M8~M12）固定；钢结构采用焊接或螺栓连接；埋地管道支架基础需浇筑C20混凝土，深度≥500mm，外壁包裹沥青防腐带。

2. 支架间距：长距离输送管道每隔50m设置膨胀节，DN200管道支架间距建议不超过3米，并安装补偿器以吸收热膨胀量。例如，某矿山排水管道因支撑不当导致管道位移，后通过加固支架解决。

3. 防晃支架：在弯头、三通处增设防晃支架，避免管道因流体冲击产生振动。

三、管道连接：核心环节的质量控制

β晶型PPH管主要采用热熔连接（对焊、承插焊），需严格遵循以下步骤：

1. 切割与打磨：使用专用管割刀垂直切割管道，确保端口平整度误差≤±0.2mm，并用砂纸打磨毛刺。例如，某核电站冷却水管道因端口毛刺导致焊接面错口超标，经返工后实现稳定运行。

2.

3. 清洁与检查：用95%酒精或专用清洁剂清洗管道端面及内壁，检查管道外观无裂纹、气泡、变形。

4. 热熔焊接：

   • 温度控制：加热板温度控制在195℃~205℃之间，温度过低会导致虚焊，温度过高则可能引发材料降解。

   • 压力控制：焊接压力设定为0.15~0.2MPa，插接压力需均匀施加，避免局部过大导致管材变形。

   • 插接时间：加热完成后需快速完成插接动作（建议≤3秒），防止熔融层冷却固化。

   • 冷却时间：焊接完成后保压冷却时间≥15分钟（DN200以上管道需延长），冷却期间严禁移动或施加外力，防止焊接面收缩开裂。

5. 质量检测：

   • 外观检查：合格焊口内外起边应高于原管子2~3mm，无裂缝、无渗漏。

   • 压力测试：通过水压试验（1.5倍设计压力，保压30分钟）验证密封性；必要时采用超声波探伤仪检测焊缝内部缺陷。

   • 熔合层检查：剖开焊口检查熔合层厚度（需≥1.5mm）。

四、环境控制：避免外部因素干扰

1. 温度与湿度：施工环境温度应≥0℃、湿度≤85%。在GMP车间等高洁净度场景中，湿度需控制在≤60%。例如，某电子厂在芯片清洗液输送管道焊接时，因湿度超标导致焊口出现气孔，经重新设置独立焊接工位并控制湿度后解决。

2. 清洁度：施工场地需无尘、无杂物，避免铜锌碎屑污染管道。例如，某乳制品厂因施工现场残留金属碎屑，导致管道内壁被划伤，后通过铺设塑料薄膜保护管道表面解决。

3. 防风措施：户外焊接时，需设置防风罩减少空气流动对加热板温度均匀性的干扰。例如，某城市污水处理厂DN80高架管道焊接中，防风罩使焊口合格率从92%提升至98%。

五、安全防护：保障施工人员与设备安全

1. 个人防护：所有作业人员需佩戴安全帽、安全带、防滑鞋、手套及护目镜；高空作业时系好安全带，并在操作平台上进行焊接作业。

2. 设备检查：吊装前检查吊车、叉车、手动葫芦等设备性能，确保制动系统、钢丝绳、吊钩等部件完好。

3. 应急处理：制定应急救援预案，明确应急组织机构、救援流程和物资储备（如急救箱、担架、对讲机）；定期组织施工人员进行应急救援演练。

4. 防火措施：焊接区域设置警示标识，清理可燃物，配备灭火器；在易燃易爆环境中焊接时，需办理动火作业许可证，并配备专职安全员监护。

六、典型案例分析：从实践到理论的闭环验证

1. 化工行业高空硫酸输送管道：某化工厂采用江苏润和DN200β晶型PPH管输送98%硫酸，高空管道焊接时通过以下措施确保焊缝质量：

   • 焊前检验：使用超声波探伤仪检测管材内部气泡，避免使用缺陷管材。

   • 工艺控制：采用智能热熔焊机，设定温度195℃~205℃，熔接压力0.18MPa，冷却压力0.12MPa。

   • 焊后检测：剖开焊口检测熔合层厚度≥1.8mm，水压试验压力1.5MPa，持续30分钟无渗漏。

   • 结果：管道系统连续运行3年未发生泄漏，维护成本降低65%。

2. 制药行业高空纯水管道：某药厂在高空纯水输送管道焊接中，通过以下措施满足GMP要求：

   • 环境控制：在高空设置独立焊接工位，湿度≤60%。

   • 清洁处理：使用无尘布和丙酮进行三级清洁（管材表面、焊接面、加热板）。

   • 无损检测：焊接后使用内窥镜检测焊口内部，确保无杂质残留。

   • 结果：焊口合格率提升至99.8%，满足制药行业高标准17749553660要求。

七、总结与展望

β晶型PPH管架空施工需从材料选择、环境控制、连接工艺到安全防护全流程严格把控。通过标准化操作流程、智能化监测技术及定期质量检测，可显著提升管道系统的安全性和耐久性。随着自动化焊接设备和智能监测技术的普及，江苏润和β晶型PPH管架空施工将向更高精度、更高效率的方向发展，为工业生产提供可靠保障。
