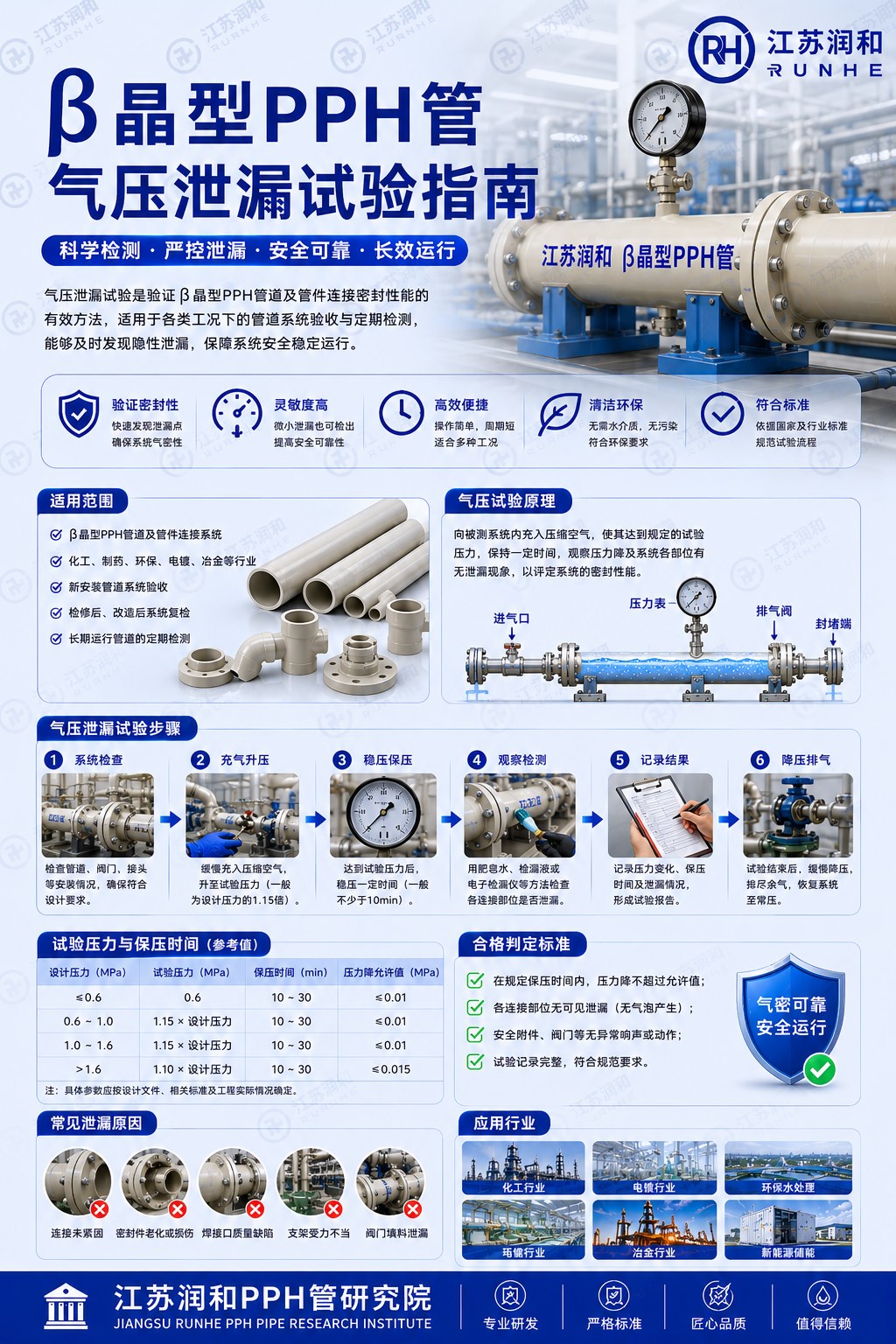

β晶型PPH管气压泄露试验指南

江苏润和β晶型PPH管（β晶型均聚聚丙烯管）凭借其优异的耐压、耐蚀和耐热性能，广泛应用于化工、环保、能源等领域。为确保管道系统在复杂工况下的长期安全运行，气压泄露试验是验证其密封性与结构完整性的核心环节。本文结合国际标准与行业实践，系统梳理β晶型PPH管气压泄露试验的操作流程、技术要点及质量管控措施。

一、试验目的与理论依据

气压泄露试验的核心目标包括：

1. 泄漏检测：通过施加高于工作压力的气体压力，持续监测封闭管路内的压力变化，识别焊缝沙孔、接头松动等潜在泄漏点。

2. 结构验证：模拟实际工况下的压力载荷，检验管道本体及连接部位的耐压极限，确保其能承受设计压力的1.5倍而不发生塑性变形或破裂。

3. 安全冗余设计：依据ISO 12162标准，β晶型PPH管的爆破压力需达到设计压力的11.7倍。例如，DN110管道在23℃下的爆破压力达18.7MPa，为系统提供充足的安全冗余。

二、试验前准备

1. 管道系统验收

• 安装完整性：确认管道系统已按设计图纸完成安装，所有连接处（如热熔承插焊缝、法兰连接）均已紧固，无肉眼可见的错口或间隙。例如，某制药厂GMP车间采用激光校准仪检测管道轴线偏差，确保误差≤0.5mm。

• 支撑结构检查：检查管道支架、吊架是否牢固，防止试压时管道位移。某石化企业采用混凝土浇筑加固后背墙，确保承压能力达设计压力的1.5倍。

• 环境控制：焊接环境温度需≥0℃，湿度≤85%。北方冬季施工时，可通过搭建保温棚并配备电加热器维持温度。

2. 试验设备选型

• 压力表：精度等级不低于1.5级，量程范围为试验压力的1.3-1.5倍，且至少设置两块（分别安装于高点和低点）。例如，测试DN110管道时，选用量程0-2.5MPa的压力表，表盘直径≥150mm。

• 泵与阀门系统：采用电动试压泵或手动液压泵，配备截止阀、排气阀及泄压阀。某电镀厂盐酸输送管道试压中，通过调节阀门开度将升压速度控制在0.05MPa/min。

• 检测工具：采用肥皂水喷涂法或红外热成像仪检测焊缝、法兰连接处是否有气泡或温度异常。某污水处理厂通过红外热成像发现一处法兰连接处温度较周边高3℃，经紧固螺栓后消除泄漏。

3. 介质选择与充气

• 气体介质：优先选用干燥、无油的氮气或压缩空气，避免氧气导致管道氧化腐蚀。

• 充气排气：关闭所有与系统相连的阀门，在进气端安装盲板，排气端设置球阀。通过气源向管道内缓慢充气，同时打开排气阀排除空气。当气体从排气口稳定流出时，关闭排气阀并记录初始压力。

三、试验操作流程

1. 预试验阶段

• 升压速率：以0.02-0.05MPa/s的速率升压至试验压力的50%（如设计压力1.6MPa，则预试验压力为0.8MPa），稳压30分钟，检查压力表是否下降及管道有无渗漏。

• 初步检查：观察管道外观是否有变形、裂纹，使用肥皂水喷涂法检查焊缝、法兰连接处是否有气泡产生。

2. 主试验阶段

• 升压至试验压力：继续升压至试验压力（通常为设计压力的1.5倍），稳压1小时，记录初始压力值并每15分钟记录一次压力变化。

• 压力降判定：稳压1小时内压力降低≤0.05MPa，且降压至作业压力的1.15倍后稳压2小时，期间外观检查无渗漏且压力降低≤0.03MPa为合格。

•

3. 泄漏检测与修复

• 红外热成像检测：对可疑区域进行红外热成像扫描，若某区域温度较周边高3℃以上，可能存在泄漏。

• 问题整改：对渗漏或变形部位进行修复，重新试压直至合格。例如，某电镀厂盐酸输送管道试压中，发现一处焊缝渗漏，通过切除重焊并增加补强板，最终通过1.8MPa压力测试。

四、试验后处理

1. 缓慢泄压

• 通过试压泵阀门或排气阀逐步释放压力，避免压力骤降导致管道振动。某地热能利用项目采用分阶段泄压法，每阶段降压0.2MPa，间隔5分钟。

2. 排空管道

• 待压力降至0后，打开排气阀排空管道内气体。对输送药液或饮用水的管道，需用干燥空气吹扫至干燥，防止微生物滋生。

3. 数据归档

• 记录试验压力、温度、稳压时间及观察结果，附照片或视频证据。某水务集团建立数字化试验档案，通过二维码追溯每段管道的试压历史。

五、关键技术参数与注意事项

1. 温度修正

• β晶型PPH管的耐压性能随温度升高而下降。例如，20℃时设计压力1.0MPa的管道，在70℃时实际承压能力降至0.8MPa。根据ISO 12162标准，60℃下的最大允许操作压力（MOP）需乘以0.5的温度修正系数。

2. 焊接质量验证

• 热熔承插焊缝需满足翻边高度2-3mm、无裂缝或渗漏。某乳制品厂DN65原料输送管道试压前，通过剖开焊口检测熔合层厚度（≥1.5mm），确保焊接强度。

3. 振动工况测试

• 对于矿浆输送、油气管道等振动工况，需通过模拟振动测试验证管道的疲劳寿命。β晶型PPH管在10Hz频率、5mm振幅条件下连续运行1000小时未发生疲劳断裂，适用于复杂地形场景。

六、工程案例验证

案例1：某制药厂GMP标准管道

• 工况：输送105℃药液，设计压力1.2MPa，管道规格DN65。

• 试验结果：通过1.8MPa水压试验，稳压30分钟无渗漏，焊口熔合层厚度1.8mm，满足GMP认证要求。

• 经济性：相比传统钢管，50年维护成本降低65%，主要得益于免防腐涂层和抗结垢特性。

案例2：某核电站冷却水系统

• 工况：长期运行温度70℃，设计压力1.0MPa，管道规格DN300。

• 试验结果：通过1.5MPa水压试验，稳压15分钟压力下降0.01MPa，管道环向应力衰减率<2%。

• 可靠性：采用智能热熔焊机实时监测温度曲线，焊接合格率提升至99%，年停机时间减少70%。

七、未来趋势

随着纳米改性技术与智能监测的融合，β晶型PPH管的测试方法正朝着自动化、实时化方向演进：

• 智能监测管道：集成光纤传感技术，实时监测管道压力、温度和腐蚀情况，实现预测性维护。某试点项目显示，故障预警准确率达98%，维护成本降低60%。

• 自动化测压系统：通过PLC控制系统实现升压速率、稳压时间的精准控制，减少人为误差。

江苏润和β晶型PPH管的气压泄露试验是确保管道系统长期稳定运行的关键环节。通过严格遵循试验步骤、控制关键参数，并结合工程案例验证，可有效规避泄漏风险，延长管道使用寿命。随着材料科学与智能技术的融合，β晶型PPH管将在更多高端领域展现其“强度与可靠性代名词”的价值。
