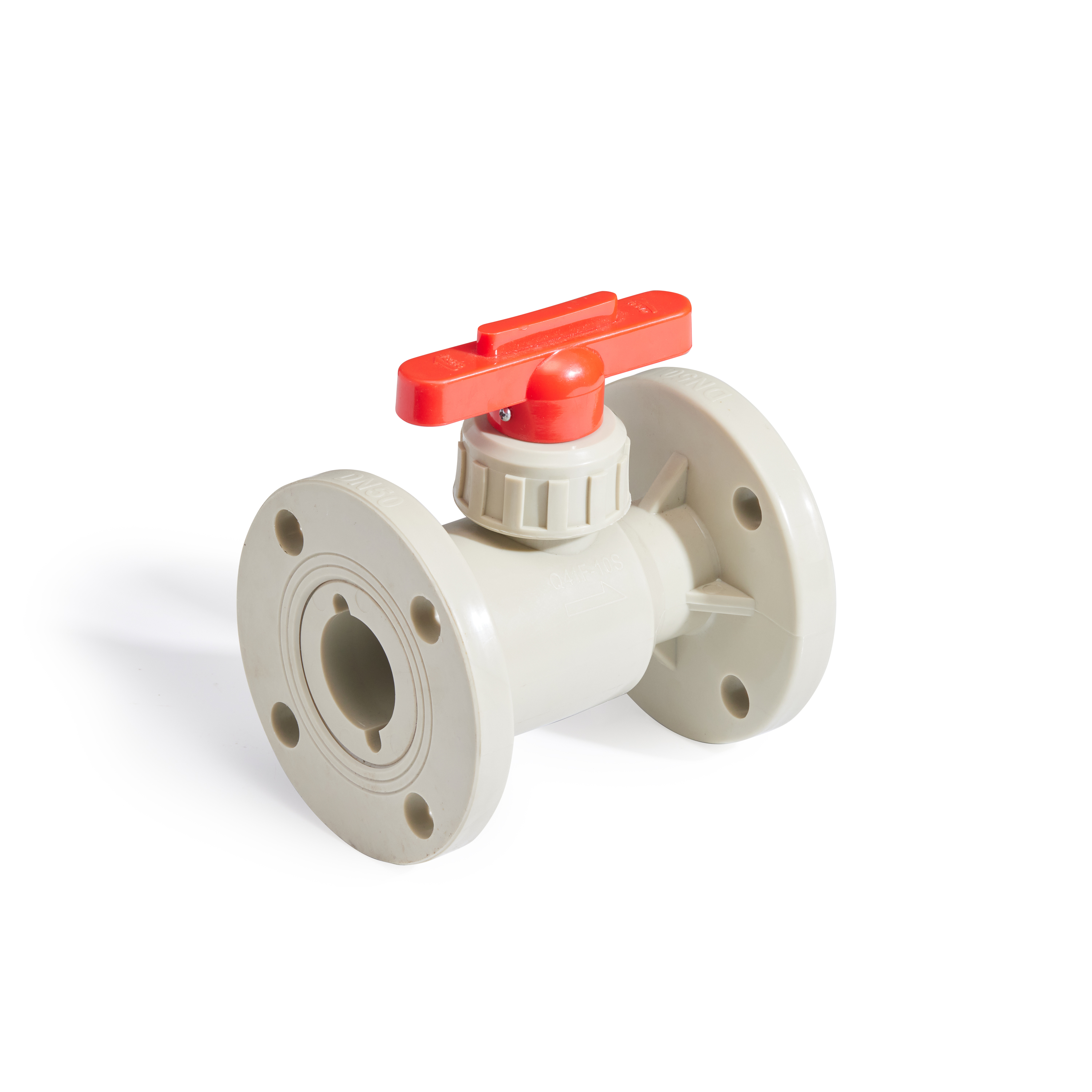

β晶型PPH法兰球阀安装说明

江苏润和β晶型PPH法兰球阀安装说明

一、安装前准备

1. 检查阀门规格与材质
   确认阀门型号（如VQ41F-10S）、公称通径（DN15-DN200）、压力等级（0.63-1.0MPa）及材质（β晶型PPH）符合设计要求。β晶型PPH材料具有优异的耐腐蚀性（覆盖pH 0-14）、耐温性（长期95℃，短期110℃）及抗冲击性（低温-20℃冲击强度提升50%以上），适用于强酸、强碱及有机溶剂输送。

2. 清理管道与阀门

   • 清除管道内的油污、焊渣、泥沙等杂质，避免杂质卡涩阀门或划伤密封面。

   • 拆去阀门两端法兰保护件，检查阀孔并清洗内部，确保无微小颗粒残留（阀座与球体间异物可能导致密封失效）。

3. 管道支撑与同轴度

   • 确保管道能承受阀门重量，必要时增加支撑，防止安装后对阀门产生不适当应力。

   • 管道法兰面需平行同心，偏差≤1mm，避免法兰连接处受力不均导致泄漏。

二、安装步骤

1. 阀门定位与方向

   • 阀门可任意一端作为上游端，但带传动机构（如气动、电动）的阀门需直立安装（驱动装置位于管道上方），便于维护与操作。

   • 手动阀门安装位置需预留手柄旋转空间，避免与其他设备干涉。

2. 法兰连接与密封垫安装

   • 在阀门法兰与管道法兰间按设计要求安装密封垫（通常为PTFE或橡胶材质），确保密封垫与法兰面贴合无褶皱。

   • 对称、逐次、均匀拧紧法兰螺栓，扭矩值参考标准（如GB/T 17241.6-1998），避免局部应力集中。

3. 驱动装置连接（如适用）

   • 气动或电动驱动器需按说明书连接气源/电源管线，确保接线正确且无松动。

   • 安装完成后，操作驱动器启闭阀门数次，检查动作是否灵活无卡滞。

三、安装后检查与测试

1. 全开全关度确认
   手动或通过驱动装置将阀门操作至全开、全关位置，检查行程是否到位，标记方向与实际动作一致。

2.

3. 密封性能测试

   • 初步通水测试：缓慢开启阀门，观察法兰密封处及阀门与管道连接处有无泄漏。

   • 压力测试：按设计压力的1.5倍进行短时加压（如设计压力1.0MPa，测试压力1.5MPa），保压5-10分钟，检查阀门本体及连接处有无异常变形或渗漏。

4. 功能验证

   • 确认阀门在全开/全关状态下，球体与阀座密封面与介质隔离，避免介质腐蚀密封面。

   • 对于带反馈信号的阀门（如电动阀），检查信号输出是否准确。

四、注意事项

1. 禁止节流使用
   球阀为开关阀，不可用于流量调节，否则会导致密封面磨损加速，引发泄漏。

2. 低温环境安装
   在-20℃以下环境安装时，需缩短支架跨距（建议为标准值的80%），防止管道因低温收缩导致阀门受力变形。

3. 防静电与阻燃要求
   若介质为易燃易爆物质，需确认阀门表面电阻率（10⁶Ω至10⁹Ω）及氧指数（≥28%）符合防爆标准（如IEC 61340-5-1、GB 8624-2012 A级不燃）。

五、维护与保养

1. 定期检查
   每半年检查阀门密封性能、操作灵活性及法兰螺栓紧固度，记录检修历史。

2. 润滑与更换

   • 阀杆、密封面等摩擦部位定期涂抹与介质相容的润滑脂（如特221润滑脂）。

   • 密封件（如O型圈、阀座）磨损或老化时，需及时更换，推荐使用原厂备件。

3. 防腐处理
   埋地安装时，阀门外壁需包裹沥青防腐带，钢结构支架每3年重新涂刷防锈漆。
