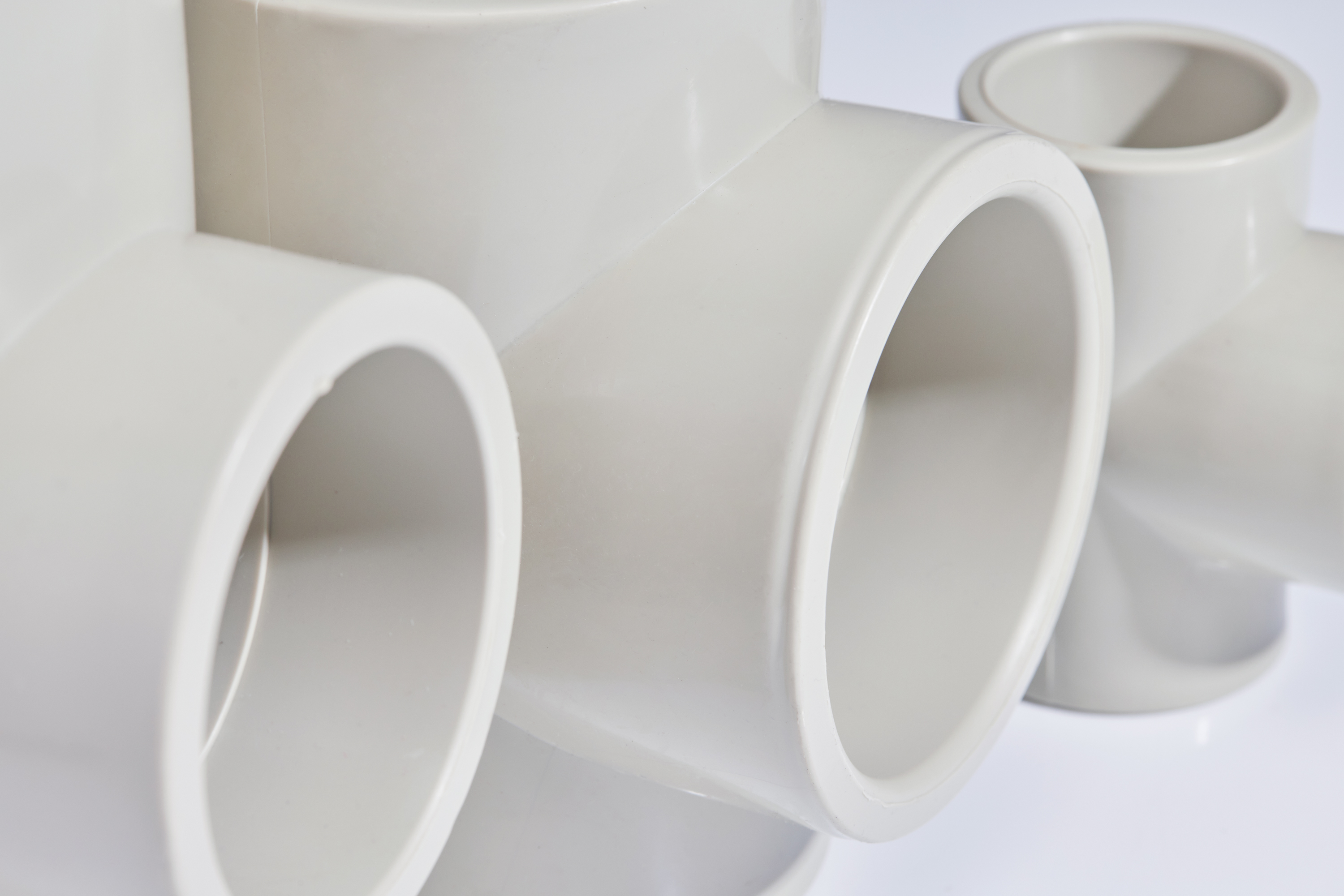

β晶型PPH对焊三通的安装说明

江苏润和β晶型PPH对焊三通安装说明

一、安装前准备

1. 工具与材料准备

   • 专用工具：匹配管径的管切断器（管割刀）、液压式或手动式塑料管道热熔接机、电动切削机、加热板（温度范围195℃-205℃）、洁净布、丙酮、模具、扳手、压力表、温度计。

   • 材料检查：确保β晶型PPH管及对焊三通质量符合标准，无裂纹、气泡等缺陷，管道端口应平整、光滑，无油污、灰尘等杂质。

   • 环境要求：焊接区域需清洁、不起尘，环境温度≥0℃，湿度≤85%（高洁净度场景湿度≤60%）。

2. 管道预处理

   • 切割管道：使用专用管割刀按设计尺寸切割管道，切割时保持垂直，避免跑线或急进损坏刀片。切割完成后检查端口平整度，毛刺需用砂纸打磨光滑（端口平整度误差≤±0.2mm）。

   • 端口标记：在管材插入深度处做标记（等于管件套入深度），确保熔接时插入到位。

二、安装步骤

1. 预热与压力调节

   • 预热压力设定：通过液压调节阀将预热压力调节至0.15-0.2MPa。操作时锁死加热卸压阀，推进液压操作杆，观察压力表至目标值。

   •

   • 温度控制：使用焊机控制平台设定热熔焊接温度为195℃-205℃，红色显示设定温度，绿色显示当前温度。待红灯跳绿灯时，表示预热完成。加热板需垂直放置，避免局部温度不均。

2. 对口与固定

   • 模具固定：选择与管径匹配的模具，用扳手逐次旋紧夹具两端螺丝，确保管段水平。

   • 错口检查：目测焊接面错口，下半面用手触摸确认接缝水平，错口不得超过管壁厚度的10%。若存在缺口，使用电动切削机磨口，直至焊接面平齐。

3. 加热与熔接

   • 加热熔融：将加热板垂直插入两管段之间，推进液压夹具使接触压力达2kg。当热熔翻边达到1mm时，快速取出加热板（时间控制在8-12秒），避免冷却硬化。

   • 快速压合：立即推进液压夹具，使两管段紧密贴合，保持熔接压力10-15秒（熔接压力维持在0.15-0.2MPa），确保分子链充分扩散。

4. 冷却与检验

   • 冷却：卸去熔接压力，让焊接面自然冷却至规定时间（通常需15-30分钟，具体时间根据环境温度和管道规格调整）。冷却过程中避免外力干扰，防止焊接面收缩开裂。

   • 外观检查：合格焊口内外起边应高于原管子2-3mm，无裂缝、无渗漏，翻边对称度偏差≤10%。

   • 剖面检测：对关键工况管道，可剖开焊口检查熔合层厚度（需≥1.5mm），显微镜观察晶粒连续性（晶粒尺寸≤50μm）。

   • 压力试验：焊接完成后24小时进行1.5倍工作压力的水压试验，持续30分钟无渗漏，压降≤0.02MPa为合格。

三、注意事项

1. 温度控制

   • 焊接温度需严格控制在195℃-205℃之间，温度过低导致熔融不充分，温度过高引发材料降解。

   • 低温环境（<5℃）需预热管道至10℃以上再焊接；高温环境（>35℃）避免阳光直射，防止支架热膨胀导致管道变形。

2. 压力管理

   • 熔接压力与冷却压力需分阶段施压：熔接压力0.15-0.2MPa，维持10-15秒；冷却压力0.1-0.15MPa，维持至完全固化。

   • 避免局部压力过大导致管道变形，压力表需定期校准确保精度。

3. 清洁与防护

   • 焊接区域需保持清洁，使用无尘布蘸取丙酮清洗焊接面，去除油污、灰尘等杂质。

   • 操作人员需穿戴耐火手套、护目镜、防尘口罩及长袖防护服，防止高温熔融材料烫伤。

   • 焊接区域设置警示标识，清理可燃物，配备灭火器；在易燃易爆环境中焊接时，需办理动火作业许可证。

4. 设备维护

   • 每日检查液压调节阀、压力表、加热板等关键部件，确保无损坏或老化。

   • 焊接设备需配备紧急停机按钮，防止意外启动；使用带绝缘层的电缆，避免漏电风险。

四、典型应用案例

• 化工行业硫酸输送管道：某化工厂采用江苏润和DN200 β晶型PPH对焊三通输送98%硫酸，通过智能热熔焊机实时监测温度曲线，分阶段施压（熔接压力0.18MPa，冷却压力0.12MPa），焊接合格率提升至99%，管道系统连续运行3年未发生泄漏。

• 制药行业GMP车间纯水管道：某药厂在纯水输送管道焊接中，设置独立焊接工位控制湿度≤60%，使用无尘布和丙酮进行三级清洁，焊接后采用内窥镜检测焊口内部，焊口合格率提升至99.8%，满足制药行业高标准要求。
