PVDF蝶阀主要分类

PVDF蝶阀按驱动方式分

(1)电动蝶阀

(2)气动蝶阀

(3)液动蝶阀

(4)手动蝶阀

PVDF蝶阀按结构形式分：

(1)中心密封蝶阀

(2)单偏心密封蝶阀

(3)双偏心密封蝶阀

(4)三偏心密封蝶阀

PVDF蝶阀密封面材质分：

(1)软密封蝶阀。

1)密封副由非金属软质材料对非金属软质材料构成。

2)密封副由金属硬质材料对非金属软质材料构成。

(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

PVDF蝶阀按密封形式分：

(1)强制密封蝶阀。

1)弹性密封蝶阀：密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。

2)外加转矩密封蝶阀：密封比压由外加于阀门轴上的转矩产生。

(2)充压密封蝶阀：密封比压由阀座或阀板上的弹件密封元件充压产生。

(3)自动密封蝶阀：密封比压由介质压力自动产生。

PVDF蝶阀按工作压力分：

(1)真空蝶阀。工作压力低于标堆大气压的蝶阀。

(2)低压蝶阀。公称压力PN<1．6MPa的蝶阀。

(3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。

(4)高压蝶阀。公称压力PN为10.0--80．0MPa的蝶阀。

(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

PVDF蝶阀按工作温度分：

(1)高温。t>450 °C的蝶阀。

(2)中温蝶阀。120 C<t<450 ℃的蝶阀。<="" p="" style="list-style-type: none;">

(3)常温蝶阀。一40C<t<120 °c的蝶阀。<="" p="" style="list-style-type: none;">

(4)低温蝶阀。一100<t<一40 °c的蝶阀。<="" p="" style="list-style-type: none;">

(5)超低温蝶阀。t<一100 °C的蝶阀。

PVDF蝶阀按连接方式分：

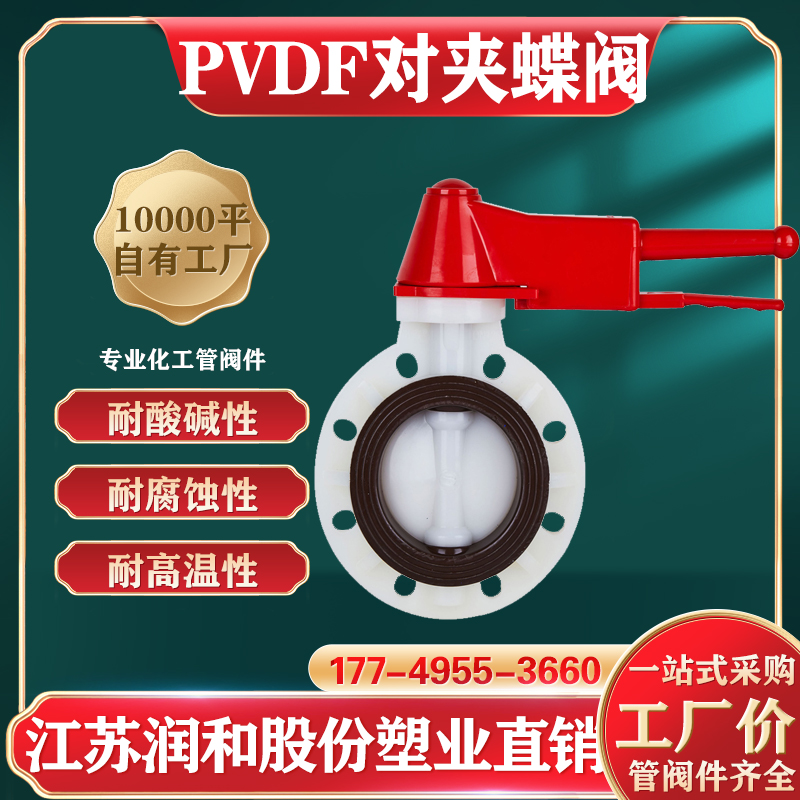

1、对夹式蝶阀

对夹式蝶阀的蝶板安装于管道的直径方向。阀门则呈全开状态。

对夹式蝶阀结构简单、体积小、重量轻。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

2、法兰式蝶阀

法兰式蝶阀为垂直板式结构，阀杆为整体式金属硬密封阀门的密封圈

为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。软密封阀门的密封圈为丁腈橡胶材质，是安装在蝶板上的。

3、凸耳式蝶阀

4、焊接式蝶阀

焊接式蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程中介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有：法兰式和对夹式，是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析：安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。电动调节蝶阀安装前必须进行外观检查，阀门的铭牌应符合现行标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验。合格后方准使用。强度试江苏润和塑业验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。电动调节蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式；按密封形式可分为软密封型和硬密封型两种；软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。
