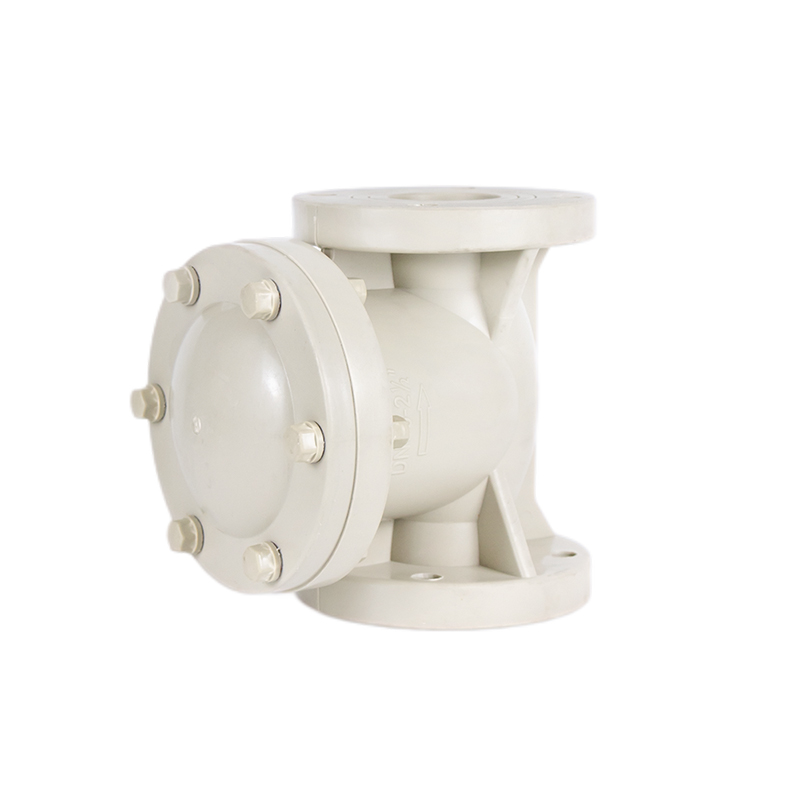

江苏润和PPH止回阀与活塞的刚性联接

在原旋启式止回阀阀瓣上增设缓闭副阀，副阀安装在主阀阀瓣下侧或两侧且用螺纹联接，PPH止回阀在开启时介质正常流动，介质压力将副阀打开，介质通过副阀小孔流入主阀出口端，使主阀进水口端卸压，主阀阀瓣开启，主阀前后压力趋于平衡；介质逆流时，主阀阀瓣在逆流介质作用下快速关闭，而副阀阀体上部为缓冲缸，副阀阀盖旋入阀体上部其盖上有一小孔，副阀阀瓣与其活塞杆空套有一定间隙。

活塞与缓冲缸之间采用O型橡胶圈密封，活塞下部与阀瓣之间为平面密封，主阀的关闭相当于快关阶段，副阀的缓慢关闭相当于慢关阶段，依据泵站机组水力和机械过渡机理说明该结构设计，能有效地防止水锤升压。PPH止回阀的阀体与底网间增设一垫环，以增补阀瓣上升的高度；缓冲活塞与缓冲缸采用橡胶密封，阀瓣轴与活塞刚性联接，缓冲缸与阀瓣轴之间间隙较小。

当介质顺流时，压力介质推开阀瓣进入主阀体腔，同时推动缓冲活塞上移；当介质倒流时，由于缓冲缸内部开启时已充满介质，而缓冲缸与阀瓣轴之间间隙较小，因此随缓冲缸内介质通过间隙逐渐排出，主阀阀瓣关闭起到缓冲作用，使管网内水锤升压得以控制。PPH止回阀主阀阀瓣启闭平稳，缓闭副阀结构紧凑，性能可靠。主阀阀瓣先速关后缓闭，可有效防止破坏性水锤，扩大止回阀的使用范围。

止回阀改进结构简单，便于生产和互换。缓闭副阀可检修或更换，无碍止回阀使用。止回阀作为管道系统顺流时开启，逆流时关闭的阀门，主要用于防止介质倒流，防止泵及驱动电机反转以及容器内介质泄放。在关闭时介质倒流速度从大迅速降为零，致使管道进水管一侧内压迅速升高，从而产生对管路系统有破坏作用的水锤现象。为减小止回阀的水锤效应，扩大止回阀的使用范围。
