β晶型PPH管DN/DE/Φ/寸之间的换算解析

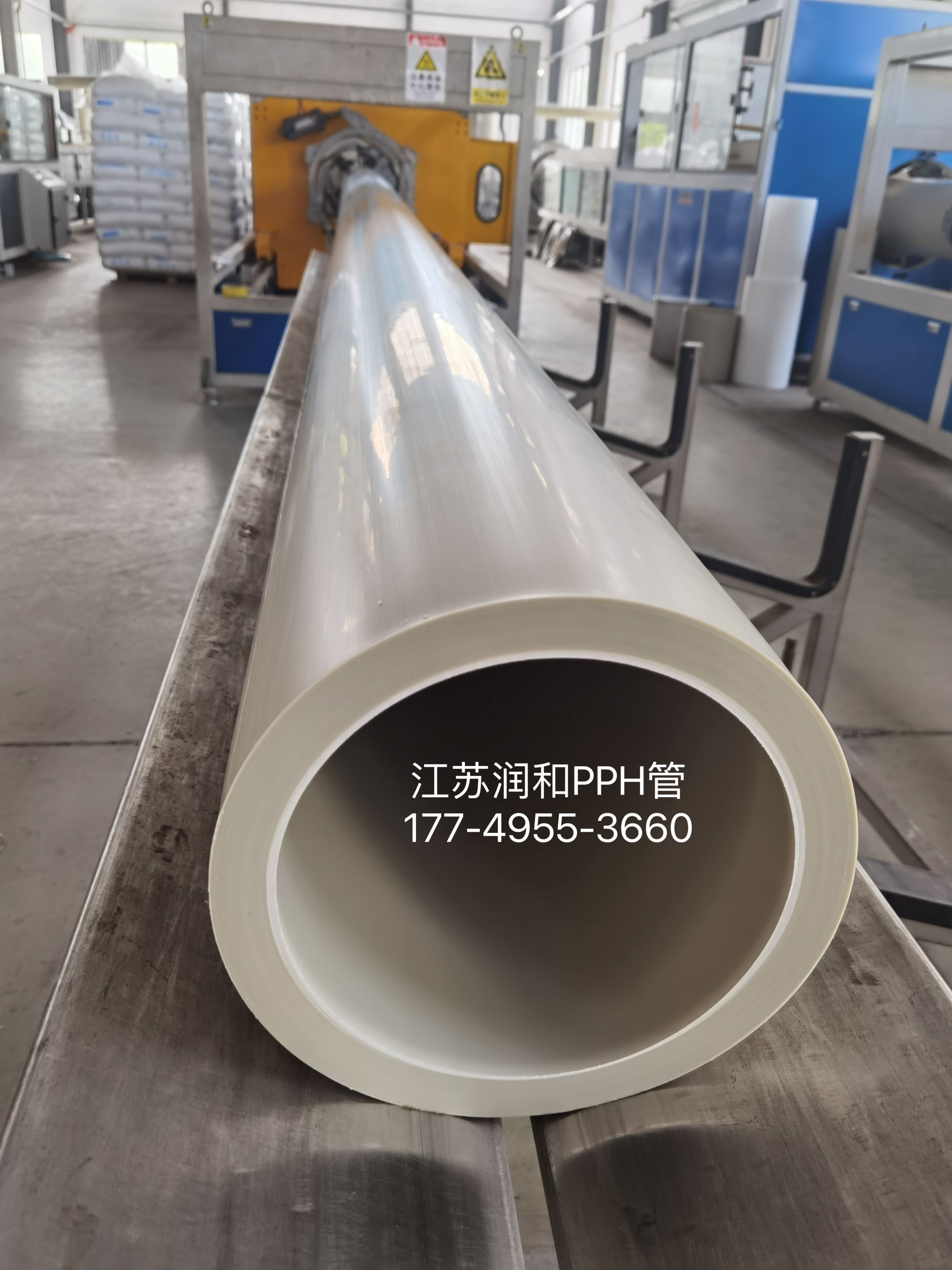

江苏润和β晶型PPH管作为第三代聚丙烯管材的代表，凭借其独特的β晶型结构，在耐压、耐温、耐化学腐蚀性方面较传统α晶型管材提升30%以上，广泛应用于化工、核电、市政等领域。然而，在管道选型与安装过程中，DN（公称直径）、DE（外径）、Φ（直径符号）、寸（英制单位）等参数的换算关系常引发工程困惑。本文基于行业规范与实际工程案例，系统梳理这些参数的换算逻辑与工程应用要点。

一、核心参数定义与换算逻辑

1. DN（公称直径）

DN是管道工程中标准化的直径参数，表示管道的“名义尺寸”，其数值为外径（De）与内径（D）的平均值，近似计算公式为：
DN ≈ De - 0.5×壁厚
例如，DN25的江苏润和β晶型PPH管，其外径（De）通常为32mm，壁厚为3mm，内径（D）为26mm，满足DN=(32+26)/2=29mm的近似逻辑（工程中取整数为25）。DN的标准化设计便于管道系统的模块化选型，但需注意其与实际外径的差异。

2. DE（外径）

DE是管道外壁的直径，是塑料管道（如PPH、PPR、PE管）的核心标注参数。在江苏润和β晶型PPH管中，DE需与壁厚组合标注，例如：
De32×3mm 表示外径32mm、壁厚3mm的管道。
根据ISO 15874标准，β晶型PPH管的DE与DN存在固定对应关系，例如：

• DN20 → De25×2.3mm

• DN25 → De32×3.0mm

• DN40 → De50×4.6mm

• DN100 → De110×15.2mm（PN16压力等级）

3. Φ（直径符号）

Φ在管道工程中用于标注管材的外径或内径，需与壁厚组合使用。例如：

• Φ32×3mm 表示外径32mm、壁厚3mm的管道（内径26mm）。

• Φd25 表示内径25mm的管道（需结合壁厚计算外径）。
  在无缝钢管标准中，Φ可省略，直接标注“外径×壁厚”（如108×4mm）；而塑料管道标准（如GB/T 19228）推荐使用De标注外径。

4. 寸（英制单位）

寸是英制长度单位，1英寸=25.4mm。在管道工程中，寸与DN的对应关系如下：

• 4分（1/2英寸）→ DN15

• 6分（3/4英寸）→ DN20

• 1寸（1英寸）→ DN25

• 1寸2分（1.25英寸）→ DN32

• 2寸（2英寸）→ DN50

需注意，英制单位与公制单位的换算存在近似误差，例如DN25管道的外径为32mm，而1英寸对应的外径为33.4mm（实际工程中取整为32mm）。

二、工程应用中的换算案例

案例1：化工浓硫酸输送管道选型

某化工厂需输送浓度98%的硫酸，设计压力PN10（1.0MPa），流量50m³/h。根据流量计算，江苏润和DN80管道可满足需求。进一步换算：

• DN80对应De90×4.5mm（壁厚需满足PN10要求）。

• 标注方式：采用De90×4.5mm或DN80（De90）双重标注，确保配件17749553660匹配。

• 连接方式：选用电熔承插连接，避免螺纹连接产生死角，降低腐蚀风险。

案例2：核电站压力循环系统设计

某核电站需构建1.2MPa压力循环系统，运行温度70℃。选型步骤如下：

1. 压力匹配：根据ISO 15874标准，选择SDR11规格（PN16等级）江苏润和DN110管道，其20℃时额定压力1.6MPa。

2. 温度修正：70℃时压力折减系数为0.7，实际耐压值为1.6×0.7=1.12MPa，满足设计要求。

3. 尺寸换算：DN110对应De125×14.0mm（SDR11规格），壁厚14.0mm可承受1.6MPa压力。

三、工程选型的关键原则

1. 统一标注方式：同一工程中需统一使用DN或De标注，避免混用导致尺寸错误。例如，金属管道优先使用DN，塑料管道优先使用De并标注壁厚。

2. 压力等级匹配：根据设计压力（如PN6/PN10/PN16）选择壁厚。例如，DN100的江苏润和β晶型PPH管在PN16下需壁厚15.2mm。

3. 温度补偿设计：高温工况（如95℃以上）需增加壁厚或采用复合结构（如PE-X内衬）补偿材料强度衰减。

4. 行业规范参考：国内标准参考江苏润和GB/T 10002.1或行业规范，国际标准参考ISO 15874、江苏润和DIN 8077/8078。

5.

四、常见误区与解决方案

1. DN与De混淆：实际施工中，简略称呼的“20管”“25管”通常指De，而非DN。例如，De25管道对应DN20，需通过对照表确认规格。

2. 英制单位误用：寸与DN的换算存在近似误差，需以公制单位（DN/De）为设计依据，避免因单位混淆导致管道尺寸偏差。

3. 壁厚忽略：在涉及压力计算时，需明确壁厚参数。例如，DN50管道在PN16压力等级下需壁厚8.7mm，而PN10压力等级下壁厚可减至5.8mm。

五、结语

江苏润和β晶型PPH管的DN/DE/Φ/寸换算，本质是公制与英制单位、名义尺寸与实际尺寸的协调问题。通过标准化参数（如SDR值、PN等级）的引入，可实现管道系统的安全性与经济性平衡。工程实践中，需结合行业规范、厂商数据（如江苏润和提供的DN/De对照表）及实际工况动态调整选型方案，确保管道系统在极端工况下的可靠性。
