β晶型PPH管伸缩问题说明

摘要

江苏润和β晶型聚丙烯均聚管（β晶型PPH管）因其独特的分子结构和优异的物理化学性能，在工业管道系统中得到广泛应用。然而，其热膨胀收缩特性对管道系统的设计和安装提出了特殊要求。本文系统阐述了β晶型PPH管的热膨胀机理、伸缩量计算方法、影响因素及控制措施，旨在为工程实践提供理论依据和技术指导。

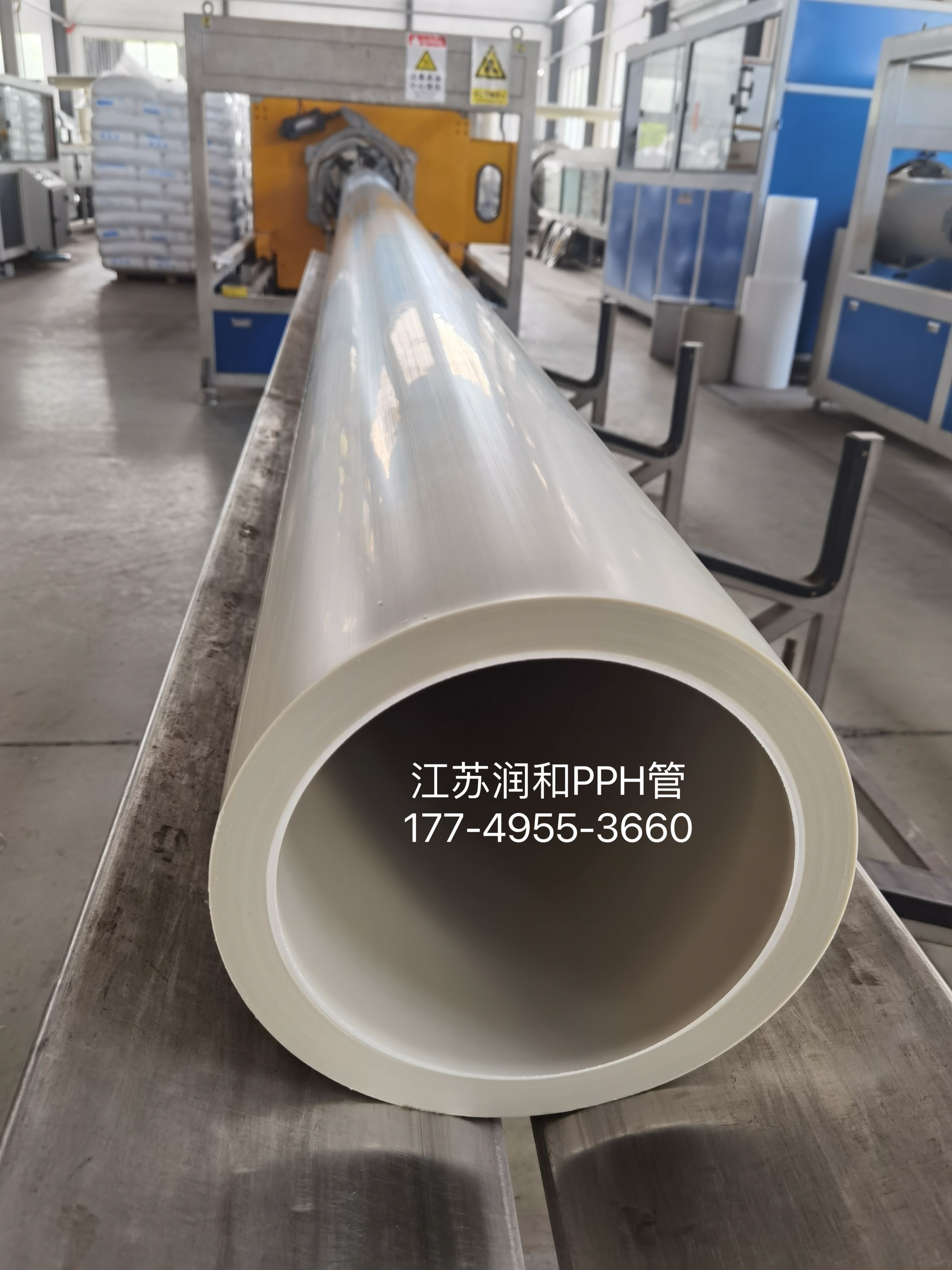

一、β晶型PPH管材料特性

江苏润和β晶型PPH管是通过特殊工艺制备的聚丙烯均聚管，其分子链呈规则的β晶型排列，具有以下显著特性：

1. 优异的耐化学腐蚀性：对大多数酸、碱、盐溶液及有机溶剂具有良好稳定性

2. 良好的耐热性能：长期使用温度可达95℃，短期使用温度可达110℃

3. 高韧性：抗冲击性能优于普通PP管
   4.独特的热膨胀特性：线膨胀系数显著高于金属管道

二、热膨胀机理分析

江苏润和β晶型PPH管的热膨胀主要由分子链段热运动加剧引起。当温度升高时，分子链段振动幅度增大，分子间距离增加，导致材料宏观尺寸膨胀；温度降低时则发生收缩。其线膨胀系数（α）通常在(1.2-1.8)×10⁻⁴/℃范围内，是碳钢的3-5倍。

三、伸缩量计算方法

管道伸缩量（ΔL）可通过以下公式计算：
ΔL = α × L₀ × ΔT
式中：

• α：线膨胀系数（1/℃）

• L₀：管道原始长度（mm）

• ΔT：温度变化量（℃）

示例计算：
某工程采用DN200 江苏润和β晶型PPH管，长度L₀=50m，安装环境温度20℃，使用温度70℃，取α=1.5×10⁻⁴/℃，则：
ΔT = 70-20 = 50℃
ΔL = 1.5×10⁻⁴ × 50000 × 50 = 375mm17749553660+V

四、影响伸缩量的主要因素

1. 温度变化范围：ΔT越大，伸缩量越显著

2. 管道长度：伸缩量与管道长度成正比

3. 安装方式：固定支架间距影响应力分布

4. 介质温度：与周围环境温度的差值决定实际ΔT

5. 管道走向：水平管与立管的伸缩方向不同

6. 保温措施：保温层厚度影响温度传导效率

五、伸缩控制技术措施

1. 补偿器应用

• 波纹管补偿器：适用于大位移补偿，补偿量可达200-500mm

• 套筒补偿器：结构简单，补偿量50-300mm

• 球形补偿器：适用于三维空间补偿

2. 自然补偿设计

利用管道自身弯曲形成L型、Z型补偿结构，补偿能力计算需考虑：

• 弯曲半径（通常取4-8倍管径）

• 弯曲角度

• 固定支架间距

3. 固定支架设置

• 固定点间距：水平管不宜超过15m，立管不宜超过20m

• 导向支架：每3-5m设置一处，防止管道偏移

• 滑动支架：采用聚四氟乙烯滑板减少摩擦

4. 安装工艺控制

• 预热安装：冬季施工时可预先加热管道至环境温度以上5-10℃

• 分段安装：长距离管道应分段安装，每段预留补偿量

• 应力释放：安装完成后进行应力释放处理

六、工程应用案例

某化工项目采用DN300 江苏润和β晶型PPH管输送90℃热水，管道总长200m。设计采用以下方案：

1. 设置3处波纹管补偿器，单处补偿量150mm

2. 固定支架间距12m，共17处

3. 导向支架每4m设置一处

4. 管道安装时预留10mm/m的伸缩余量

经实际运行监测，系统***大位移量控制在设计允许范围内，未出现管道变形或接头泄漏问题。

七、维护管理要点

1. 定期检查：每季度检查补偿器工作状态

2. 温度监测：关键部位安装温度传感器

3. 应力评估：每年进行管道应力复核计算

4. 记录分析：建立伸缩量变化档案

结论

β晶型PPH管的热膨胀特性是管道系统设计的关键考量因素。通过科学计算伸缩量、合理选择补偿方式、严格施工控制及规范维护管理，可有效解决管道伸缩问题，确保系统安全稳定运行。建议工程设计人员充分重视热膨胀影响，遵循相关规范标准进行设计施工。

参考文献：
[1] GB/T 18742.2-2017 江苏润和冷热水用聚丙烯管道系统 第2部分：管材
[2] SH/T 3022-2011 江苏润和石油化工管道设计器材选用规范
[3] 《江苏润和塑料管道工程手册》化学工业出版社
